Disruptive Technologies entwickelt kompakte, kabellose Sensoren für präzise Echtzeitdaten in Bereichen wie Gebäudemanagement, Trinkwasserversorgung, Industrie und Logistik. Die Sensorlösungen ermöglichen eine einfache Integration, hohe Skalierbarkeit und zuverlässige Überwachung – ideal für eine smarte und effiziente Zukunft.
AB-Sensor und Disruptive Technologies Partnerschaft
Die AB Sensor GmbH (AB-S) ist offizieller Partner des norwegischen Sensorsystemherstellers Disruptive Technologies.
Als Importeur vertreibt AB-S die innovativen Systeme in Deutschland – ausschließlich an Geschäftskunden (B2B).
Homepage des Herstellers:
http://www.disruptive-technologies.com
Die Bedingungen des Herstellers sind zu berücksichtigen.
IT-Sicherheit
SecureDataShot

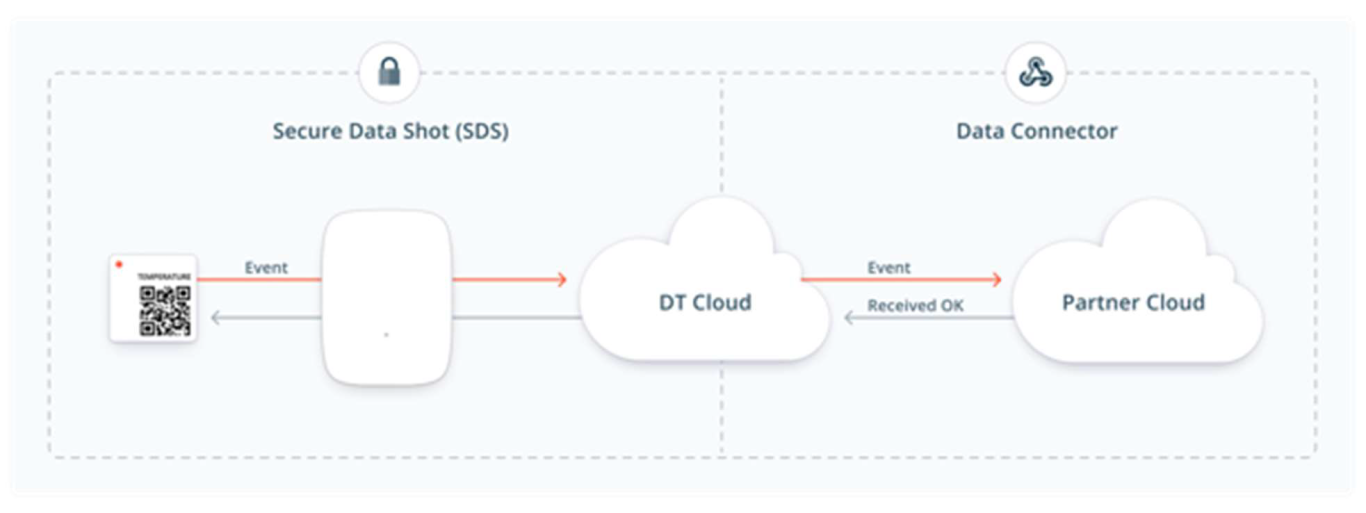

Disruptive Technologies arbeitet mit dem firmeneigenem Kommunikationsprotokoll dem SecureDataShot™.
Dieses wurde speziell für den Aufbau eines skalierbaren
Sensornetzes entwickelt. Hierdurch wird die IT-Sicherheit mit einem geringen
Energieverbrauch in Einklang gebracht.
Über die Rest API-Schnittstelle lassen sich die Daten der Sensoren auslesen und in
andere externe Dienste integrieren.
DT-Studio

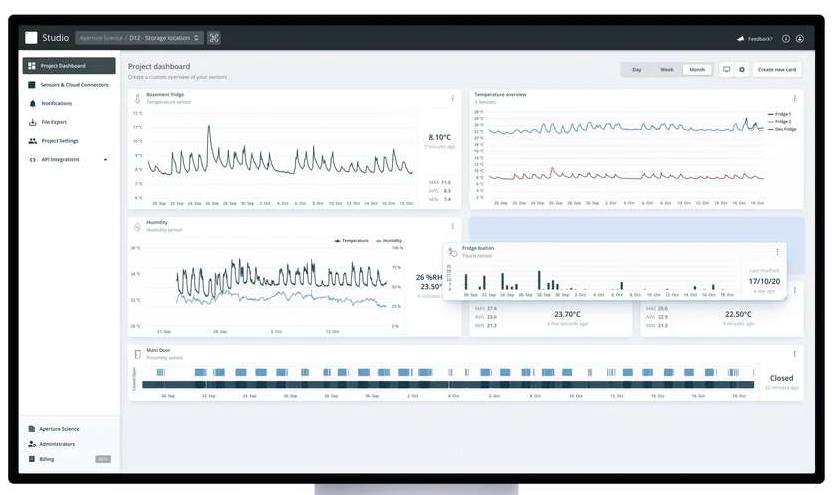

Das Herzstück des Sensorsystems ist das DT-Studio.
Hier werden die Messwerte der einzelnen Sensoren nahezu in Echtzeit dargestellt.
Das DT-Studio verfügt über Drag-and-Drop-Dashboards, mit denen Sie Ihre
Sensordaten schnell visualisieren können.

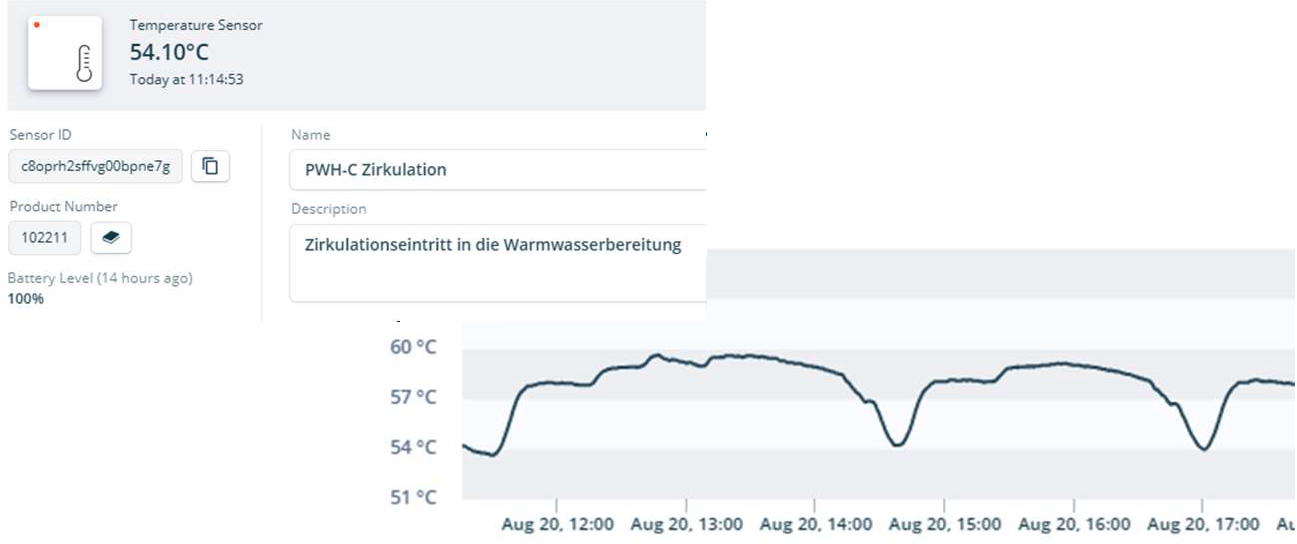

Beispiel: Darstellung eines Temperatursensors im DT-Studio
Die Sensoren lassen sich über das DT-Studio einfach parametrieren, umbenennen
und auch sensorspezifische Beschreibungen lassen sich einfügen.
Über das DT-Studio ist es möglich, andere Projektbeteiligte einzuladen. Hierdurch
kann man z.B. in Videokonferenzen die Messwerte gemeinsam analysieren und
Rückschlüsse ziehen.
Im DT-Studio lassen sich mit wenigen Klicks Trends anlegen. Die Messwerte von bis zu 10 Sensoren können hier gelichzeitig miteinander verglichen werden.

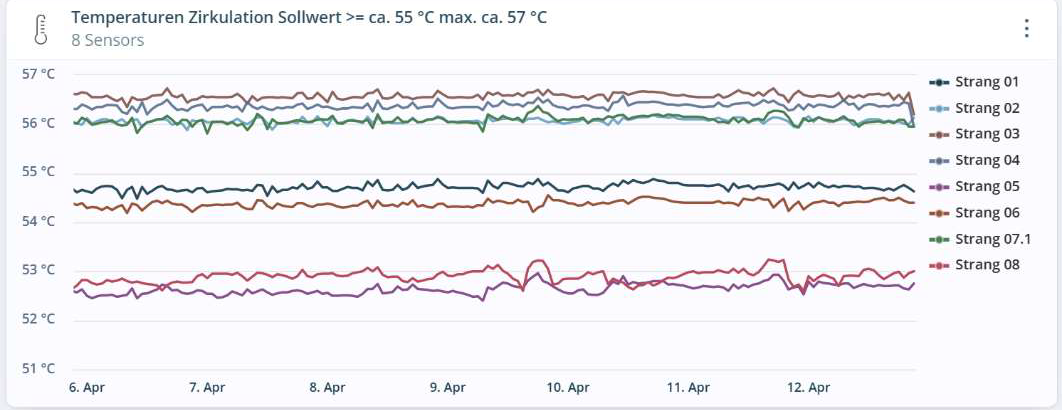

Beispiel: Darstellung eines Trends von 8 Temperatursensoren im DT-Studio
Auf der Grundlage von Sensordaten lassen sich im DT-Studio benutzerdefinierte
automatische E-Mail-Benachrichtigungen einrichten. Beispiele:
o Die Tür ist seit mehr als 1 Stunde geöffnet
o Die Luftfeuchtigkeit liegt seit 30 Minuten unter 20%RH
o Die Temperatur liegt über 40°C
Über das DT-Studio erhalten sie vollen Zugang zu den Sensoren. Um die Integration
von Daten aus den Sensoren in die Anwendung des Kunden so einfach wie möglich
zu machen, hat DT eine Reihe leistungsstarker APIs entwickelt, die kostenlos zur
Verfügung stehen. Die Sensoren lassen sich mittels Webhooks oder der vollständigen
REST-API- Schnittstelle durch den Kunden integrieren.
Im DT-Studio werden die Sensordaten 30 Tage online gespeichert. Über einen File
Export lassen sich Messdaten als Excel- oder CSV- Dateien exportieren.
Disruptive Technologies bietet einen kostenlosen Demo-Zugang für das DT-Studio an:
http://www.disruptive-technologies.com/products/dt-studio
Unser Produktkatalog
Hier finden sie alle Produkte von Disruptive Technologies die durch uns vertrieben werden.
Die AB Sensor GmbH bietet auch eine Leihe der Sensortechnik an. Wir erarbeiten
ihnen gerne hierzu ein individuelles Angebot.
Achtung:
Für alle drahtlosen Sensoren sowie für die Cloud Connectoren mit Mobilfunkkarte ist
der Abschluss von Abonnements erforderlich. Diese fallen für jeden einzelnen Sensor
und jeden einzelnen Connector an.
Der Hersteller betreibt hierfür das cloudbasierte DT-Studio sowie entrichtet die
Mobilfunkgebühren.
Der Hersteller bietet ermäßigte Preise für Abonnements mit 3- und 5-Jahres-Verträgen
an. Bei diesen mehrjährigen Verträgen muss der volle Betrag im Voraus bezahlt
werden. Sofern bei der Vertragsverlängerung nicht anders angegeben, werden die
Sensoren auf Basis eines 1-Jahres-Vertrags verlängert.
Sensoren

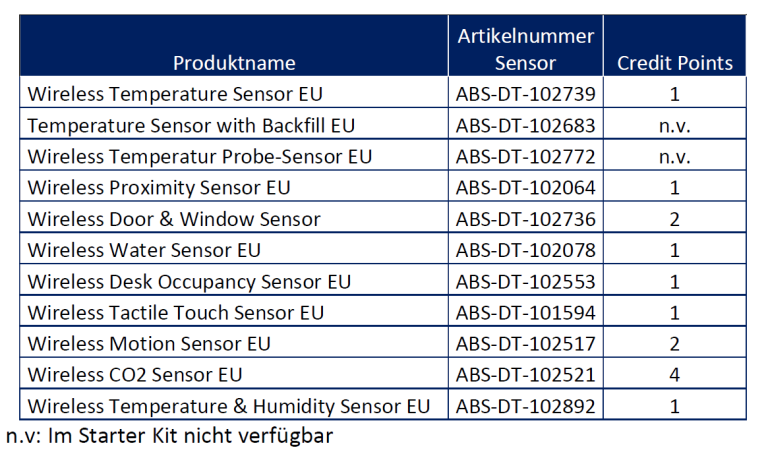

Alle Sensoren im Überblick
Artikelnummer: ABS-DT-102739

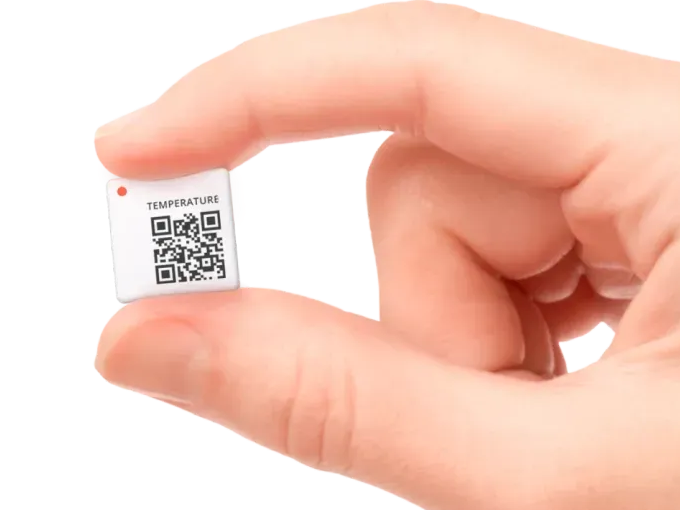

Temperatursensoren
Der drahtlose Temperatursensor misst zuverlässig Temperaturen im Bereich von -40 °C bis 85 °C.
Die Datenübertragungsintervalle sind flexibel konfigurierbar – von alle 5 Minuten bis hin zu einmal pro Stunde. Zusätzlich lässt sich der Sensor so einstellen, dass er alle 30 Sekunden eine Messung durchführt.
Für eine besonders hohe Genauigkeit können die Sensoren kalibriert werden (Details siehe unten). Dadurch erreicht der Sensor eine Messgenauigkeit von bis zu ±0,25 °C.
Die Lebensdauer des Sensors hängt von der Umgebungstemperatur ab:
- Bei einem Betrieb zwischen -40 °C und 35 °C: bis zu 15 Jahre
- Bei einem Betrieb bei 70 °C: bis zu 10 Jahre
Artikelnummer: ABS-DT-102683
Temperatursensoren mit Speicherfunktion
Der drahtlose Temperatursensor mit Speicherfunktion misst zuverlässig Temperaturen im Bereich von -40 °C bis 85 °C.
Die Datenübertragungsintervalle lassen sich flexibel konfigurieren – von alle 5 Minuten bis zu einmal pro Stunde. Optional kann der Sensor auch so eingestellt werden, dass er alle 30 Sekunden eine Temperaturmessung durchführt.
Für eine besonders hohe Genauigkeit sind die Sensoren kalibrierbar (weitere Informationen siehe unten) und erreichen dabei eine Messgenauigkeit von bis zu ±0,25 °C. Kalibrierte Sensoren sind EN12830-zertifiziert, was sie besonders für den Einsatz im Lebensmittel- und Pharmabereich geeignet macht.
Die Lebensdauer des Sensors variiert je nach Umgebungstemperatur:
- Bei Temperaturen zwischen -40 °C und 35 °C: bis zu 15 Jahre
- Bei dauerhaftem Betrieb bei 70 °C: bis zu 10 Jahre
Sollte der Sensor zwischenzeitlich vom Netzwerk getrennt werden, sorgt die integrierte Datenpufferung (Data Backfill) dafür, dass alle Messwerte lokal gespeichert und bei Wiederverbindung automatisch nachgeliefert werden.
Artikelnummer: ABS-DT-102772

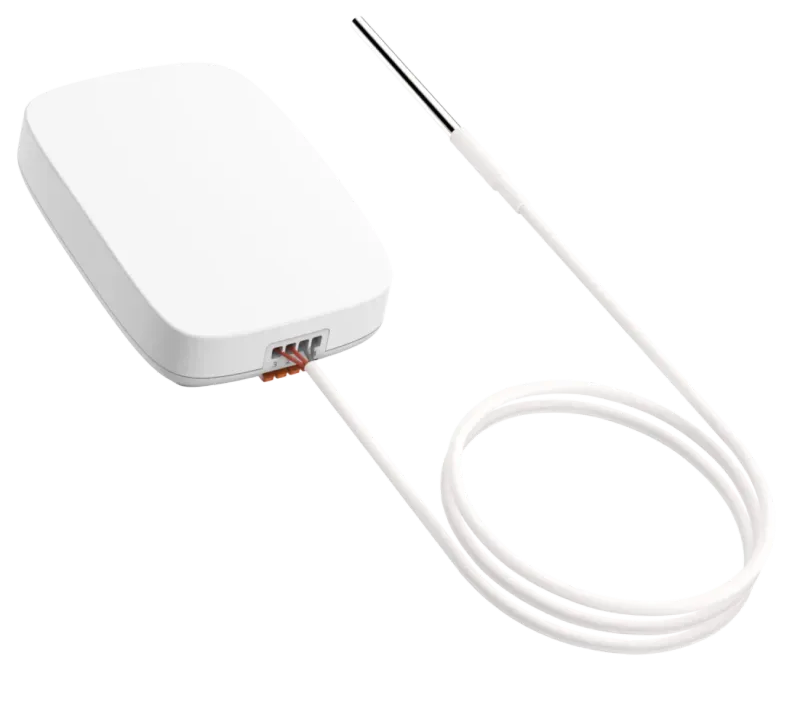

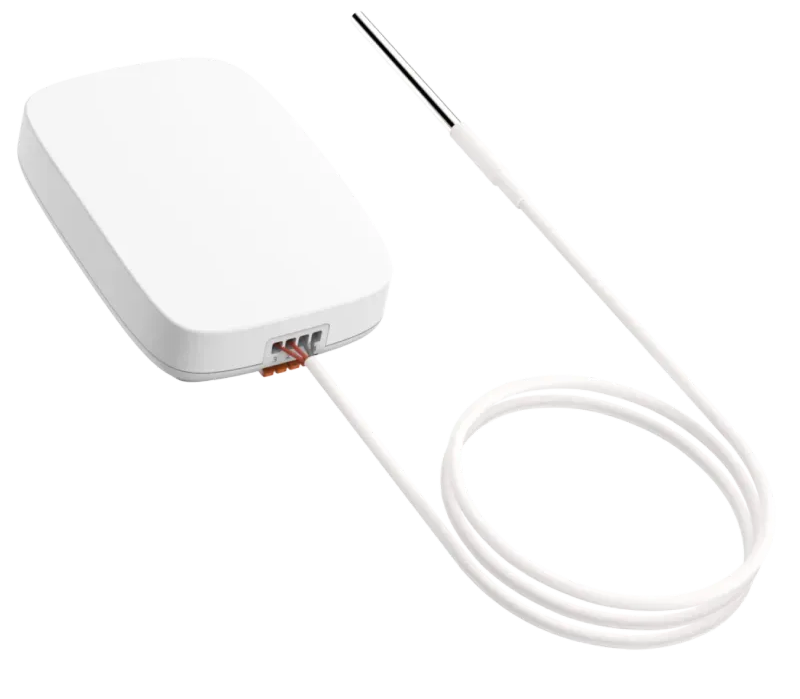

PT100/ PT1000 Sensor-Gateway
Mit Hilfe der Sensor-Gateways können externe PT100 und PT 1000 Fühler in das
Disruptive System integriert werden. Die Konfiguration der Sensoren erfolgt im DTStudio.
Die Messintervalle des drahtlosen Temperatursensors lassen sich auf bis zu alle 30 Sekunden einstellen – ideal für präzise und zeitnahe Überwachung.
Sollte der Sensor keine Verbindung zu einem Gateway herstellen können, werden die Messdaten lokal gespeichert und bei Wiederverbindung automatisch nachgeliefert (Data Backfill).
Bei einem Übertragungsintervall von 2,5 Minuten und dem Einsatz von zwei austauschbaren AA-Batterien erreicht der Sensor eine beeindruckende Batterielaufzeit von bis zu 15 Jahren.
Achtung: Die Fühler sind im Lieferumfang nicht enthalten und müssen seperat bestellt werden.
Artikelnummer: ABS-DT-102064
Näherungssensor
Der drahtlose Näherungssensor erkennt das Vorhandensein oder Entfernen eines Objekts in einem Abstand von bis zu 5 mm vor seiner Vorderseite.
Sobald sich der Status des Objekts ändert, sendet der Sensor eine binäre Meldung:
PRESENT (vorhanden) oder NOT PRESENT (nicht vorhanden).
Damit eignet sich der Sensor ideal zur Überwachung von Türen, Fenstern oder zur Objekterkennung, z. B. ob ein Gegenstand entfernt oder eingesetzt wurde.
Für eine besonders energieeffiziente Aktivitätsüberwachung lässt sich der Sensor alternativ so konfigurieren, dass er lediglich die Anzahl der Öffnungen zählt, anstatt bei jedem Ereignis eine Nachricht zu senden.
Artikelnummer: ABS-DT-102736

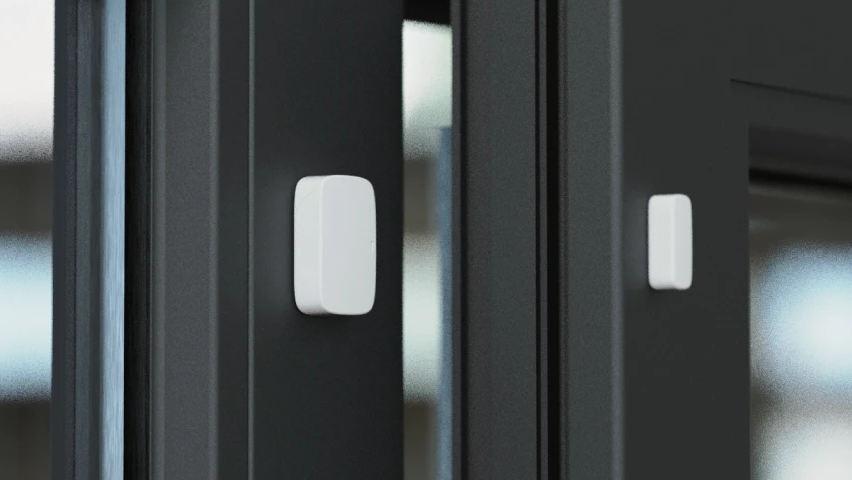

Tür- und Fenster- Sensor
Der drahtlose Tür- und Fenstersensor erkennt, ob Türen oder Fenster geöffnet oder geschlossen sind – basierend auf der Position eines Magneten.
Bei jeder Statusänderung wird sofort eine Benachrichtigung gesendet.
Mit einer Erkennungsreichweite von bis zu 30 mm eignet sich der Sensor für nahezu jede Tür- und Fensterüberwachung – auch bei weniger präziser Ausrichtung.
Dank seiner Konstruktion bietet er zuverlässige Leistung auf allen Oberflächen, einschließlich Metall, und erreicht eine Reichweite von bis zu 150 Metern.
Die Batterielaufzeit beträgt bis zu 15 Jahre, was ihn ideal für langlebige Installationen macht.
Artikelnummer: ABS-DT-102078
Sensor zur Detektion von Wasser
Der drahtlose Wassersensor erkennt zuverlässig das Vorhandensein oder Fehlen von Wasser und sendet bei jeder Statusänderung eine binäre Meldung:
PRESENT (Wasser vorhanden) oder NOT PRESENT (kein Wasser).
Damit eignet sich der Sensor ideal zur Frühwarnung bei Wasseraustritt oder Leckagen.
Mit seiner Schutzklasse IP68 ist der Sensor sowohl staub- als auch wasserdicht und für den Einsatz in anspruchsvollen Umgebungen bestens geeignet.
Die Batterielaufzeit beträgt bis zu 15 Jahre, was ihn wartungsarm und besonders langlebig macht.
Artikelnummer: ABS-DT-102553
Sensor Arbeitsplatzbelegung
Der drahtlose Arbeitsplatzbelegungssensor nutzt eine Kombination aus Temperaturmessung und maschinellem Lernen, um zu erkennen, ob ein Schreibtisch belegt oder frei ist.
Er analysiert Temperaturveränderungen, die durch die Anwesenheit von Personen am Arbeitsplatz entstehen, und ermittelt daraus den Belegungsstatus.
Das Ergebnis wird drahtlos über das SecureDataShot™-Protokoll an nahegelegene Cloud Connectors (Gateways) übertragen.
Diese leiten die Sensordaten in die Cloud-Infrastruktur von Disruptive Technologies (DT) weiter.
Von dort aus kann die Information entweder:
- über Data Connectors an externe Systeme übergeben werden, oder
- direkt in DT Studio (Webanwendung) visualisiert und ausgewertet werden.
Artikelnummer: ABS-DT-101594
Feedback Sensor
Der drahtlose Touch-Sensor sendet eine Nachricht an die Cloud, sobald er berührt bzw. gedrückt wird.
Dank des integrierten mechanischen Feedbacks spürt der Nutzer ein deutliches Klicken, das die erfolgreiche Eingabe bestätigt.
Der Sensor eignet sich ideal für:
- Rückmeldungen von Mietern oder Besuchern in Gebäuden
- Meldung von Wartungsbedarf oder anderen Serviceanfragen
Artikelnummer: ABS-DT-102517

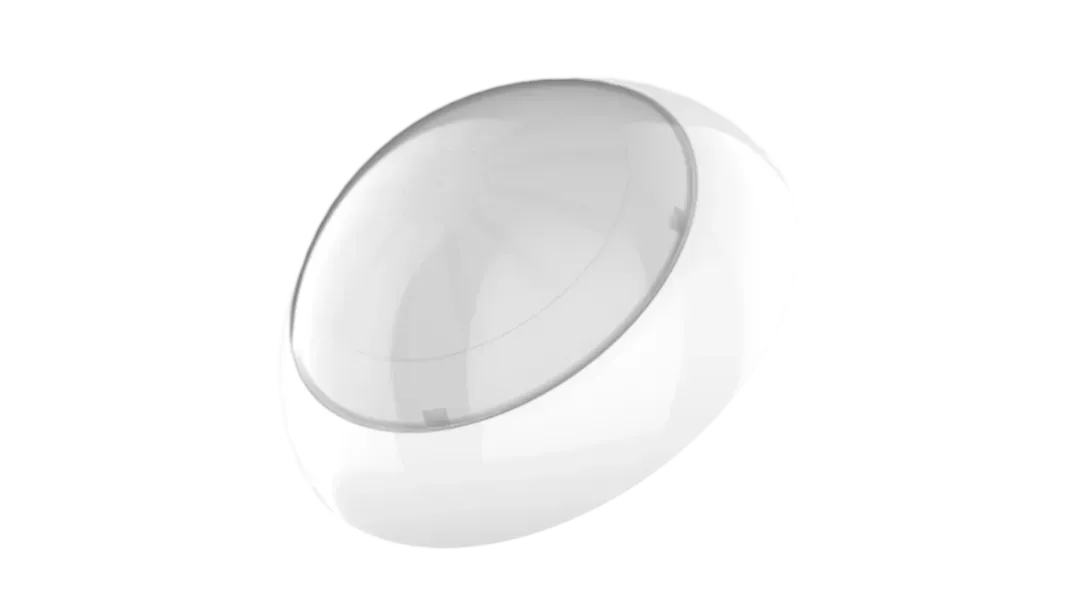

Bewegungssensor (Infrarot)
Der drahtlose Bewegungssensor nutzt Passiv-Infrarot-Technologie (PIR) zur Erkennung von Personen in einem Raum.
Mit einem 360°-Sichtfeld und einem Erfassungsdurchmesser von bis zu 14 Metern eignet sich der Sensor ideal zur Belegungs- und Anwesenheitserfassung in Räumen oder definierten Bereichen innerhalb eines Gebäudes.
Der Sensor wird mit austauschbaren AA-Batterien betrieben und erreicht eine Batterielaufzeit von bis zu 10 Jahren.
Artikelnummer: ABS-DT-102521
CO2-, Temperatur- und Feuchte-Sensor
Der drahtlose CO₂-Sensor nutzt einen präzisen nicht-dispersiven Infrarotsensor (NDIR) zur Messung des CO₂-Gehalts in ppm (parts per million).
Zusätzlich misst der Sensor auch:
- Temperatur (°C/°F)
- Luftfeuchtigkeit (%)
- Luftdruck (Pa/bar)
Er bietet eine typische Messgenauigkeit von ±45 ppm und verfügt über eine integrierte Auto-Kalibrierungsfunktion, die langfristig eine präzise Messung sicherstellt.
Bei einem Messintervall von 5 Minuten und dem Einsatz von zwei austauschbaren AA-Batterien erreicht der Sensor eine Batterielaufzeit von bis zu 10 Jahren.
Artikelnummer: ABS-DT-102892
Temperatur- und Feuchte- Sensor
Drahtloser Luftfeuchtigkeitssensor
Der drahtlose Luftfeuchtigkeitssensor misst zuverlässig die relative Luftfeuchtigkeit von 0 % bis 100 % RH sowie die Temperatur von -40 °C bis 85 °C (entspricht -40 °F bis 185 °F).
Er nutzt einen hochpräzisen digitalen Feuchtigkeits- und Temperatursensor und bietet:
- eine Genauigkeit von ±2 % im Bereich von 0–90 % relativer Luftfeuchtigkeit
- eine Temperaturgenauigkeit von ±0,3 °C (±0,54 °F) über den gesamten Messbereich hinweg
Der Sensor überträgt die Daten alle 5 Minuten und erreicht dabei eine Batterielaufzeit von bis zu 15 Jahren.
Zubehör
Das Sensorzubehör wurde entwickelt, um die spezifischen Funktionen von Sensoren
für bestimmte Anwendungsfälle zu erweitern. Jedes Zubehörteil verfügt über einen
integrierten Range Extender, eine passive Wireless-Antenne, die das Funksignal
verstärken kann und so die Reichweite zwischen einem Sensor und einem Cloud
Connector um das Vierfache erhöhen kann.
Artikelnummer: ABS-DT-101925
Reichweitenverstärker

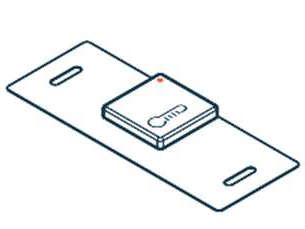

Der eigenständige Reichweitenverstärker ist ein dünnes, flexibles
Klebesystem, welches die Reichweite des Sensors erweitert, wenn er
auf einer nicht-metallischen Oberfläche verwendet wird. Dieser eignet
sich z.B. perfekt für die Verwendung in Kombination mit dem
Arbeitsplatzsensor.
Artikelnummer: ABS-DT-102869
Verstärker Umgebungsbedingungen

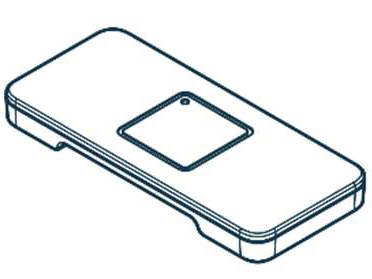

Der Ambient Range Extender wurde speziell für die Messung der
Umgebungstemperatur in Umgebungen entwickelt, in denen Materialien
das Signal des Sensors behindern könnten. Dies macht ihn zu einer
idealen Lösung für den Einsatz in Gefrierschränken, Kühlschränken und
Luftkanälen.
Artikelnummer: ABS-DT-101702
Reichweitenverstärker für Leitungen

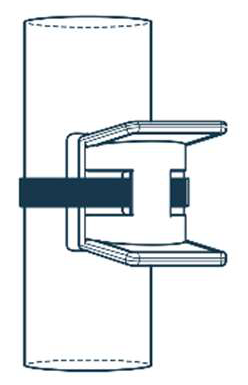

Der Pipe Range Extender verbessert die Genauigkeit bei der Messung
der Oberflächentemperatur von Rohren, Ventilen und Stromkabeln. Er
wird mit einem flexiblen Wärmeleitpad und einem Kabelbinder geliefert,
was das Anbringen des Sensors an einem Rohr oder Kabel vereinfacht.
Artikelnummer: ABS-EM-202302

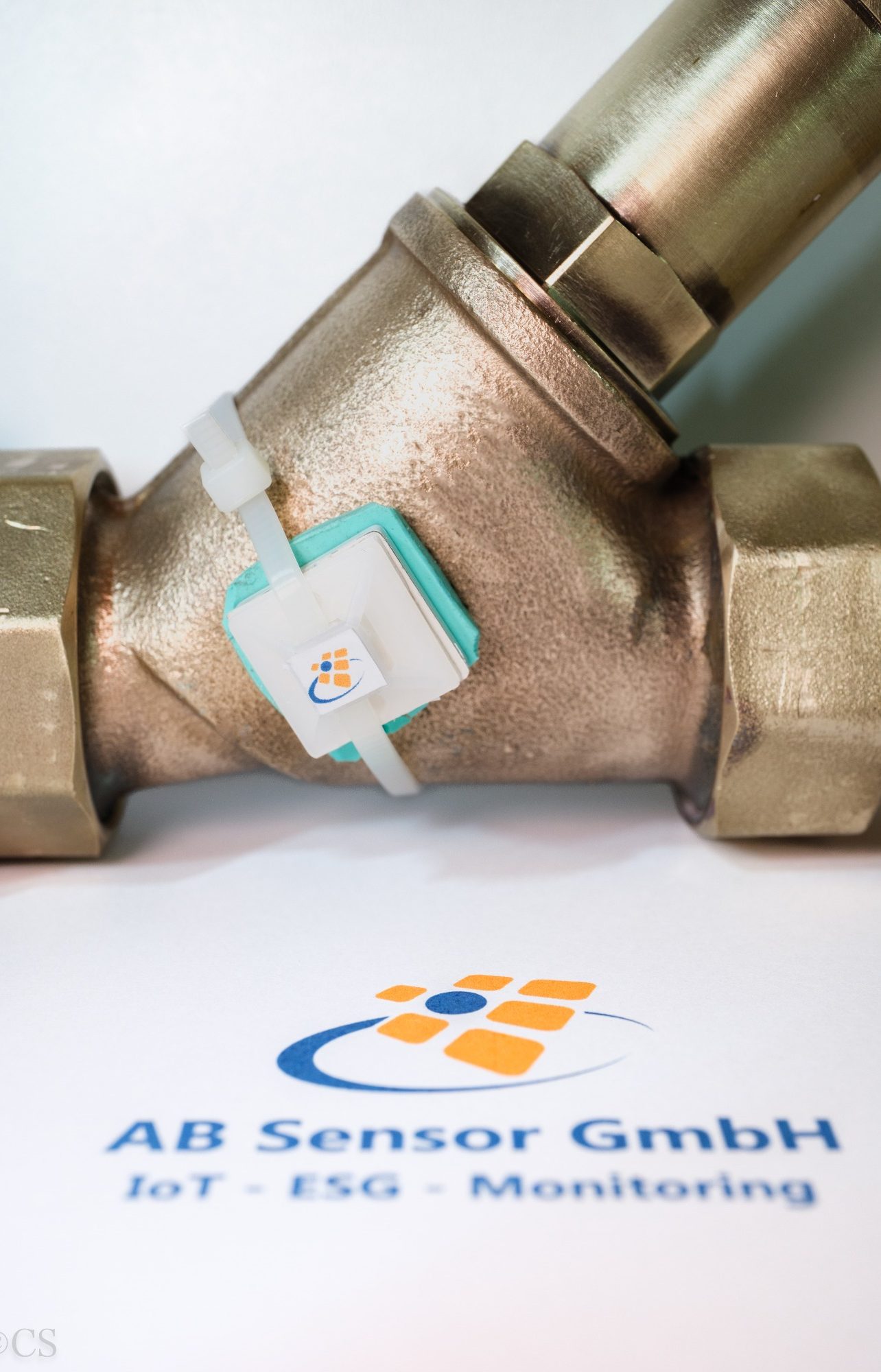

Befestigung für Leitungen
Befestigung für Sensoren an z.B. Rohrleitungen, Ventilen und
Kabeln, wenn keine Reichweitenverstärkung erforderlich ist.
Dieses ist z.B. beim Sensor 4.2 (Temperatursensor mit
Speicherfunktion) der Fall. (Kabelbinder, Befestigungsclip,
Thermal Pad)
Artikelnummer: ABS-DT-101707
Reichweitenverstärker Wasser
Der Water Range Extender erleichtert die Erkennung von Wasserlecks,
indem er die Erfassungsfläche des Sensors (Vorderseite) etwa 1 mm
über dem Boden positioniert. Für einen erweiterten Erfassungsradius
kann ein Textilzusatz mit dem Wasserdetektor Range Extender
kombiniert werden.
Artikelnummer: ABS-DT-102862

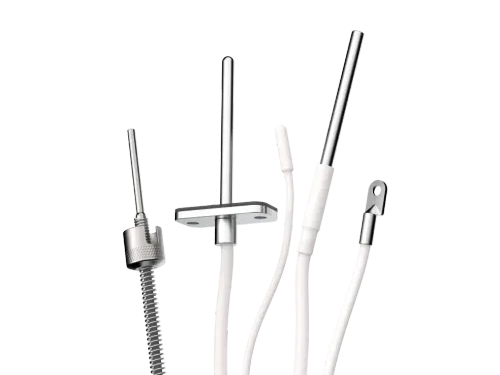

PT 100 Fühler
Zubehör für PT100/ PT1000 Sensor-Gateway (Artikelnummer ABS-DT-102772).
Artikelnummer: ABS-DT-102879
IP 68 Schutzhülle
Zubehör für PT100/ PT1000 Sensor-Gateway (Artikelnummer ABS-DT-102772).
Artikelnummer: ABS-KT-202301

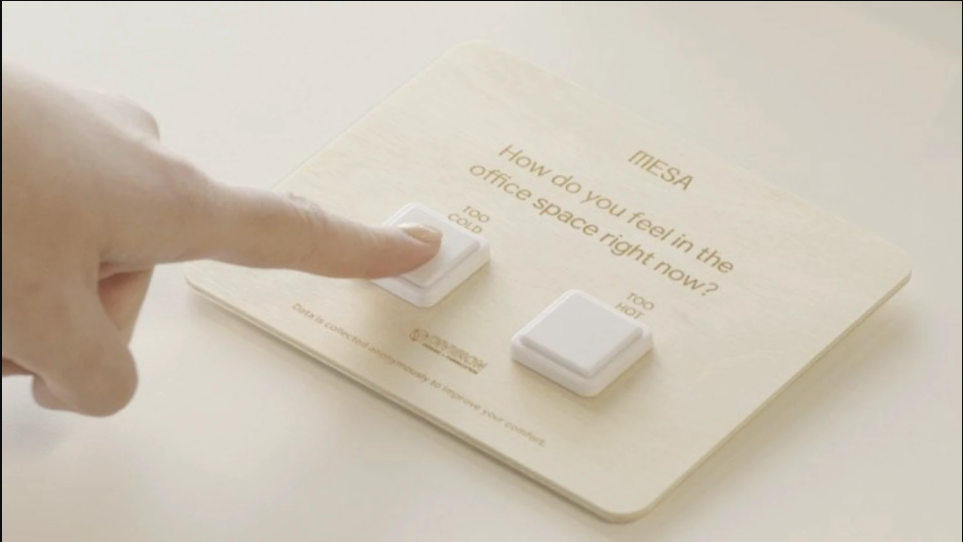

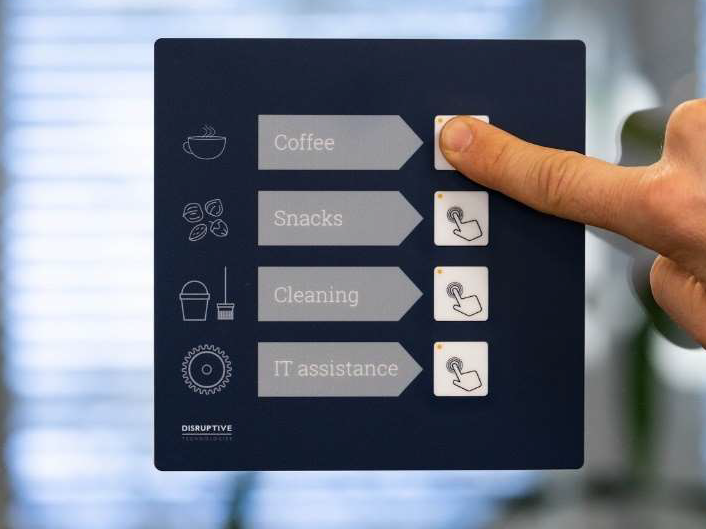

Touch-Paneel
Kundenspezifische Paneele zum Einbau der Feedback Sensoren. Die Paneele werden
entsprechend des Kundendesigns individuell gefertigt.
Artikelnummer: ABS-MB-202501
externes Gateway DDC/GLT
Das DT-System verfügt als Schnittstelle zu übergeordneten Systemen (GLT) eine frei
verfügbare Rest-API Schnittstelle als cloud-to-cloud-Lösung. Bei der Aufschaltung ist
eine softwareseitige Integration erforderlich. Voraussetzung hierfür ist, dass da
kundenseitige System ein verfügbare cloud-to-cloud Schnittstelle hat und das System
über eine API-Schnittstelle verfügt.

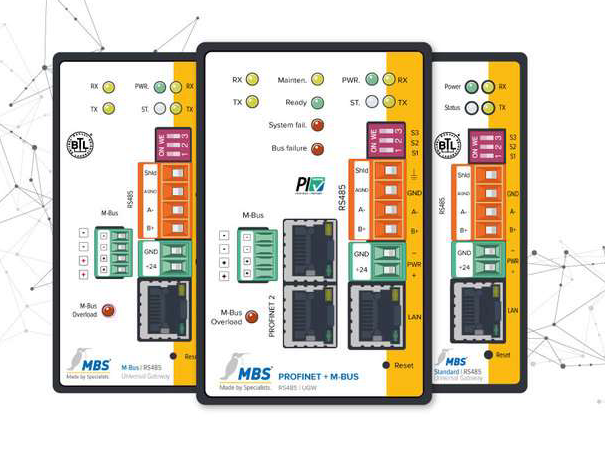

Ist diese Integration nicht möglich oder gewünscht, entwickelt die Firma MBS GmbH
(Krefeld) aktuell ein Universal-Gateway für eine einfachere Integration in bestehende
DDC-/GLT-Strukturen. Dieses wird voraussichtlich im 2. Quartal 2025 verfügbar sein:
https://www.mbs-solutions.de/themen/2022/6/14/universal-gateways-dolmetscher-fr-die-gebudeautomation
Bei der Verwendung des Universal-Gateways lässt sich das DT-System noch
einfacher auf vorhandene DDC-/GLT-Systeme aufschalten und integrieren. Das
Universal-Gateway ist für mehr als 100 Protokolle konzipiert. Diese sind z.B.:
BACnet, KNX, LON, DALI, M-Bus, Modbus, …
Hinzu kommen weitere Busprotokolltreiber, die vor allem in der Industriellen
Automation eingesetzt werden (z.B.):
CAN, Profinet, OPC UA, …

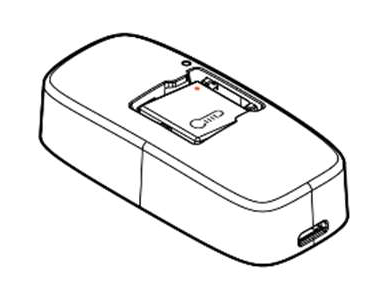

Cloud Connectoren

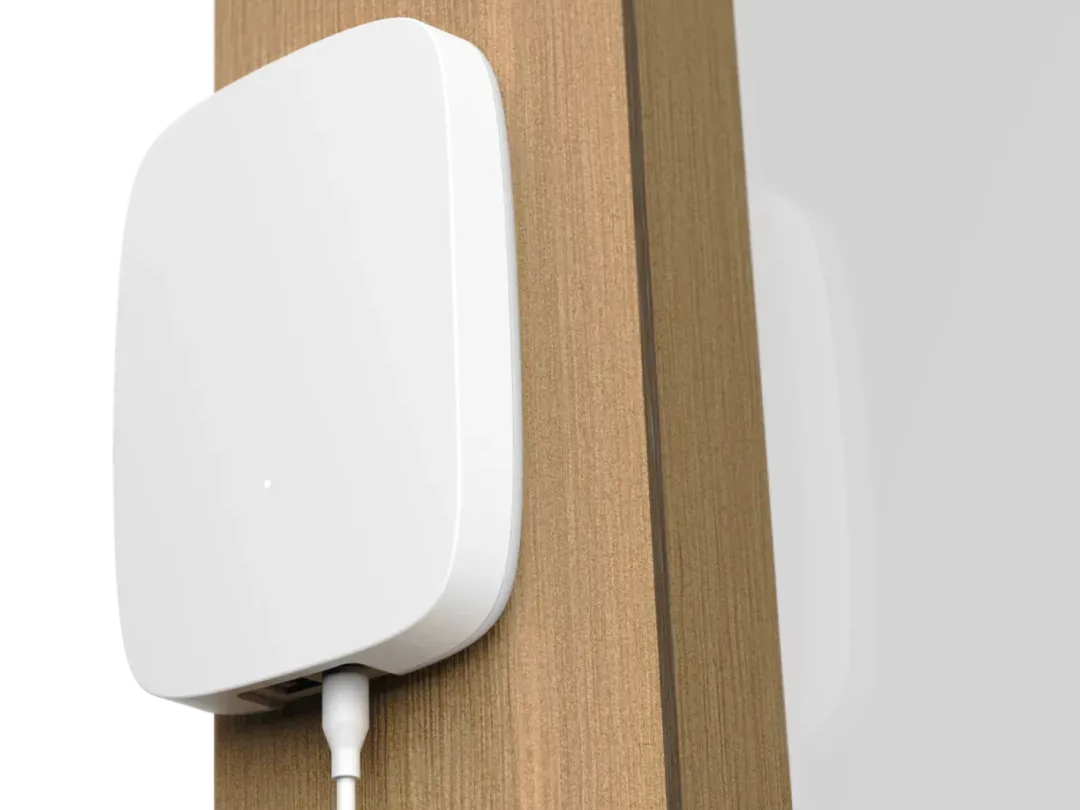

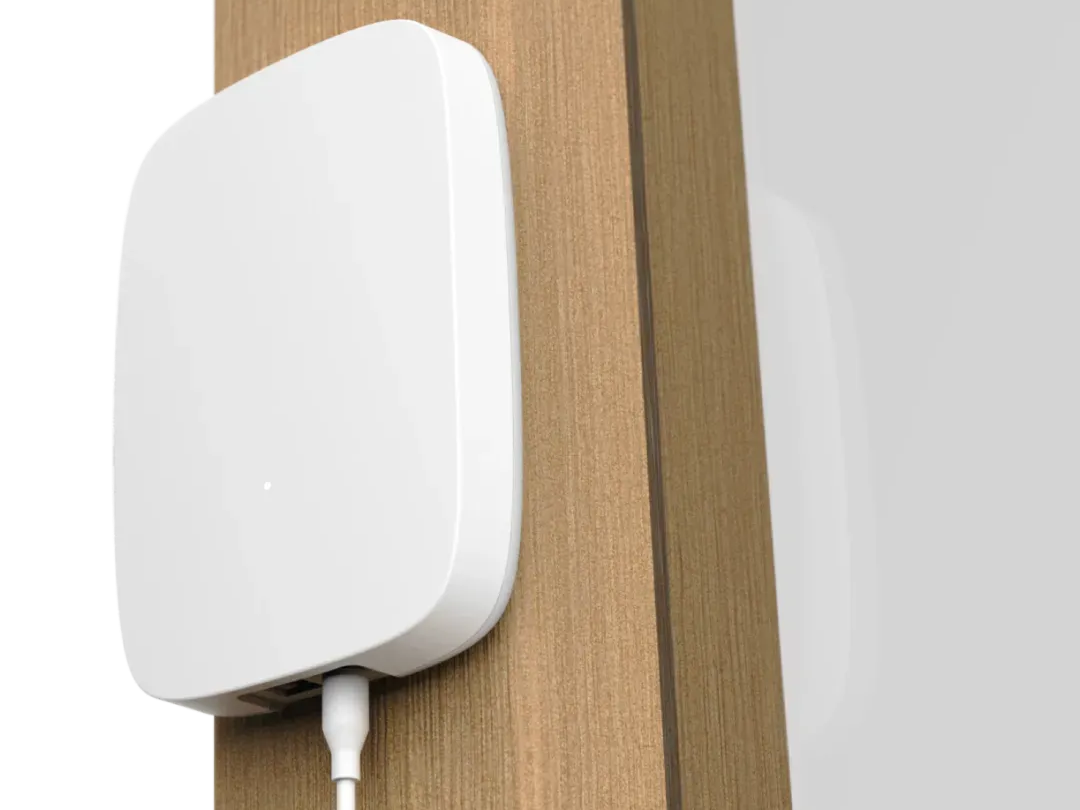

Der Cloud Connector fungiert als Gateway und sendet Daten von drahtlosen Sensoren
über eine Mobilfunk- oder Ethernet-Verbindung an den Cloud-Service des Herstellers.
Die Kommunikation innerhalb des Systems erfolgt über das SecureDataShot™
Protokoll des Herstellers. Die Einbindung der Connectoren in das ggf. vorhandene gebäudeeigene WLAN Netzwerk
ist nicht möglich.
Artikelnummer: ABS-DT-102505

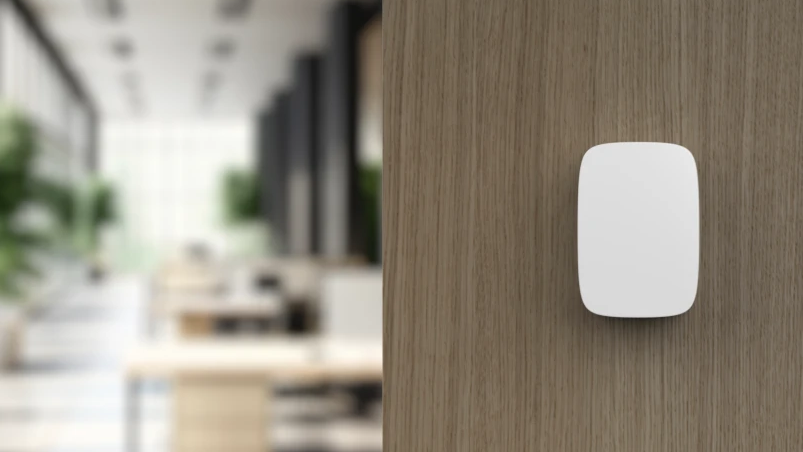

Cloud Connector mit Mobilfunk und Ethernet
Die Mobilfunkkarte (SIM-Karte) ist in diesem Connector fest verbaut. Zudem verfügt
der Connector einen Ethernet-Anschluss zum Anschluss an das gebäudeeigene
Kommunikationsnetz. Die interne SIM-Karte ermöglicht eine automatische Einwahl in
die Netze der verschiedenen Mobilfunkanbietern ohne Konfiguration durch den
Benutzer. Die Mobilfunkkosten sind in Lizenzgebühren [siehe Lizenzgebühren] des
Connectors enthalten. Der Cloud Connector sorgt für Zuverlässigkeit, indem er bei
einem Ausfall der primären Ethernet-Verbindung automatisch auf eine
Mobilfunkverbindung über seine SIM-Karte umschaltet. Dies bietet eine zusätzliche
Zuverlässig für Standorte mit Ethernet-Verbindungen.
Artikelnummer: ABS-DT-102673
Cloud Connector mit Ethernet
Genau wie der Artikel: ABS-DT-102505 nur ohne Mobilfunk
Einfache Installation
Keine Kopplung oder Einrichtung erforderlich. Schließen Sie den Cloud Connector

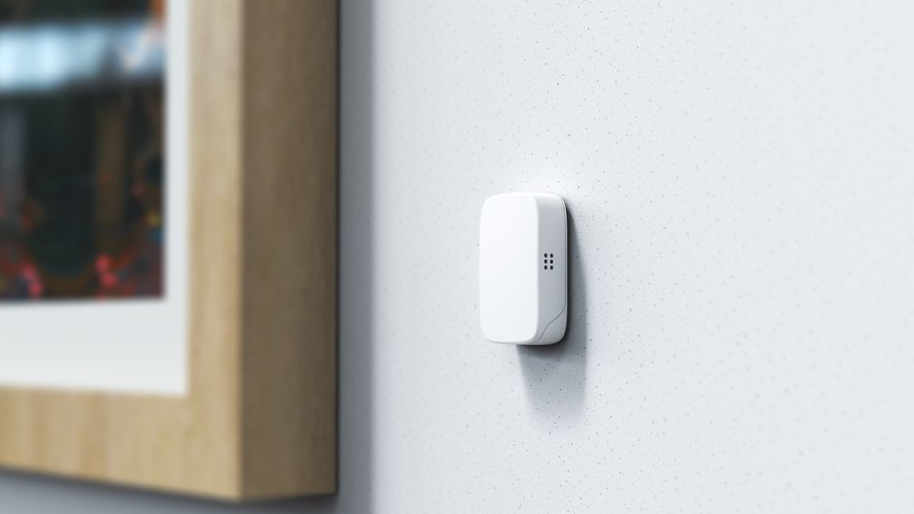

einfach an eine Steckdose an, ziehen Sie die Schutzfolie vom Sensor ab und kleben
Sie ihn auf eine ebene Fläche. Der Sensor verbindet sich automatisch mit dem Cloud
Connector. Es ist buchstäblich "Plug & Play" und ermöglicht Ihnen, schnell und einfach
loszulegen.
Im Jahr 2023 hat Disruptive Technologies ein Credit-System für das Starter Kit
eingeführt. Das Angebot gilt nur für Neukunden. Jeder Neukunde kann max. ein Starter
Kit erwerben.
Die Box beinhaltet:
10 Credit points
Cloud Connector Celluar (inkl. integrierter SIM-Karte)
Lizenzgebühren für das erste Jahr
Folgende Sensoren können ausgewählt werden:
Ab dem 2. Betriebsjahr fallen Lizenzgebühren an.
Artikelnummer: ABS-DT-302023

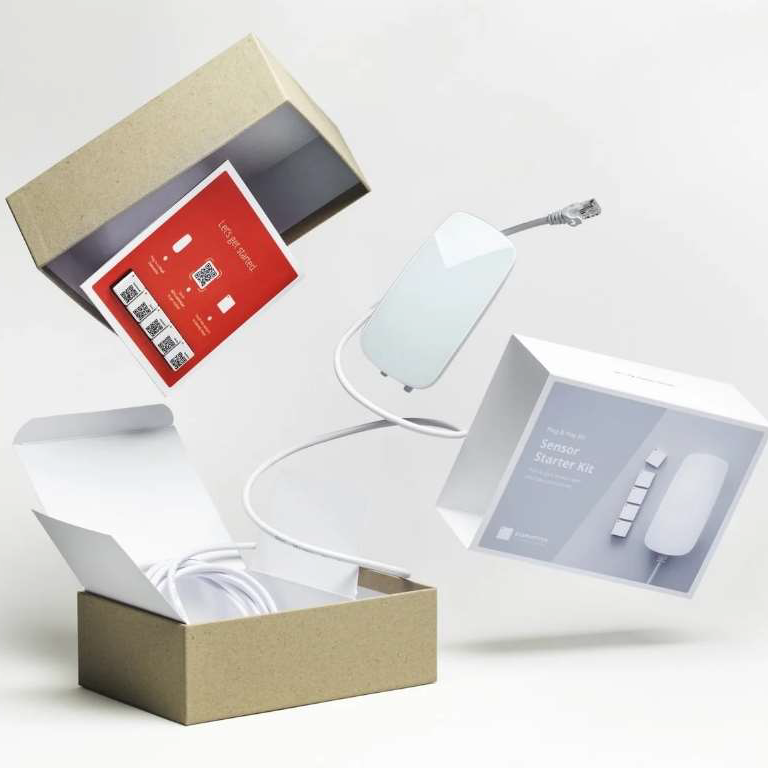

Starter Kit
Die Sensor Starter Kits sind die einfachste und kostengünstigste Möglichkeit, die Plug
& Play-Sensorlösung von Disruptive Technologies zu testen. Die Sensor Starter Kits
enthalten einen Cloud Connector mit einer vorinstallierten SIM-Karte.
